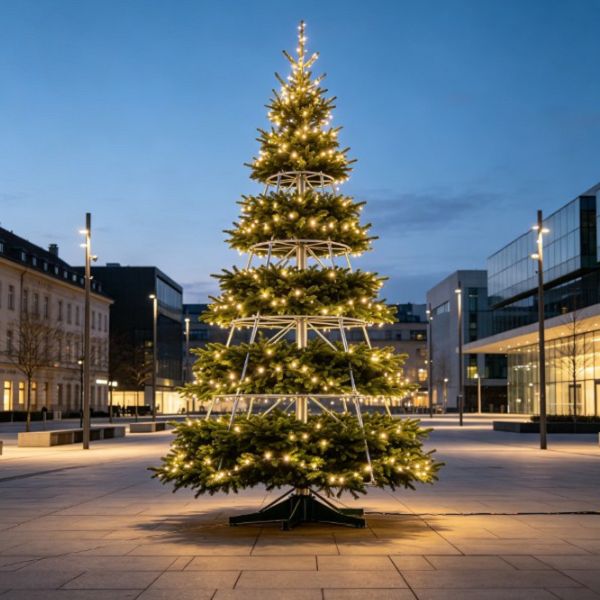

See sektsioonjõulupuu on konstrueeritud kiireks vertikaalseks kasutuselevõtuks munitsipaal- ja ärikeskkondades ning kasutab mitmetasandilist karkassi, mis on ehitatud rasketest{0}}tsingitud terastorudest ja suure-tihedusega polüetüleenist harumoodulitest. Disainitud taluma püsivat tuulekoormust kuni Beaufort Scale 8, kui see on korralikult ankurdatud, jaotatakse süsteemid 5–15 meetri kõrgused juhitavateks vertikaalseteks tasanditeks, vähendades paigaldustöötunde 40% ja järgides rangeid rahvusvahelisi tuleaeglustusstandardeid.
Struktuuri terviklikkuse ja jõudluse mõõdikud
Tuulekoormuse takistus:Raami geomeetria on testitud nii, et see talub kuni 600 Pa dünaamilist tuulerõhku, mis on kinnitatud tugevate -ballastplaatide või betoonist ankrupoltidega.
Korrosioonikaitse:Kõik teraskonstruktsiooni komponendid läbivad kuumtsingimise, millele järgneb elektrostaatiline polüesterpulbervärv, mis tagab soola-pihustuskindluse üle 500 tunni.
Lehestiku tihedus:Valatud PE-otsad koos leegiaeglustavate PVC-nõeltega{0}} tagavad 90% nõela katvuse, varjates sisemised raami osad maapinna vaatenurkade eest täielikult.
Tehnilised andmed
|
Parameeter |
Spetsifikatsiooniandmed |
|
Saadaolevad kõrgused |
5m, 8m, 10m, 12m, 15m |
|
Aluse läbimõõdud |
2,2 m kuni 6,5 m (proportsionaalselt mõõtkavas) |
|
Raami materjal |
Q235B süsinikteras (89 mm - 219 mm OD) |
|
Filiaalide näpunäidete arv |
480 kuni 3600 jootraha |
|
Masti seina paksus |
3,5 mm kuni 6,0 mm |
|
Tulekahju järgimine |
EN 71-2, NFPA 701, DIN 4102 B1 |
|
Tuulekoormuse hinnang |
Beauforti skaala 8 (kuni 20 m/s) |
|
Korrosioonikaitse |
Hot-dip galvanized + Powder coated (>500h soolapihusti) |
Kaubanduslikud rakenduskeskkonnad
Municipal Plazas
Mõeldud avatud avalikele väljakutele, mis nõuavad pidevat välistingimustes tegutsemist vihma, lume ja tormi{0}}tuulte vastu.
Ostlemise aatriumid
Siseruumides kasutatavad konfiguratsioonid, millel on kompaktne jalajälg ja piiratud liikumisruumi tolerants mitme{0}}tasandi kaubanduskeskuste jaoks.
Transporditerminalid
Tihe{0}}liiklusega ühistranspordisõlmed, kuhu paigaldamine peab toimuma range üleööhoolduse ajal, mis kestab vähem kui kuus tundi.
Ehitustehnika eelised
Ise-tsentreeriv mast:Kitsenevad isas{0}}ema liigendi tolerantsid 0,5 mm piires tagavad automaatse vertikaalse joondamise kraana tõstmise ajal, välistades käsitsi loodi-kalibreerimise.
Hingedega klambrid:Tehases valmistatud-keevitatud terasest klambritihvtid võimaldavad okstel pöörata väljapoole eelseadistatud-lukustusnurkadesse ilma lahtiste poltide või üksikute sisestamissammudeta.
Baasballast integreerimine:Perimeetri tugijalgade kanalid aktsepteerivad standardseid betoonist vastukaalu plokke, mistõttu ei ole vaja ajutiste paigalduste ajal{0}}kaevandada maapinda.
Tooraine koostis
Konstruktsiooniteras:Q235B süsinikteras minimaalse voolavuspiiriga 235 MPa, mis on kinnitatud iga tootmispartii freeskatse sertifikaatidega.
Lehestikuühend:Neitsi PVC vaik kombineerituna mittetoksiliste antimontrioksiidi leegiaeglustavate lisanditega, mida on RoHS-i direktiivide kohaselt testitud raskmetallide nullmigratsiooni suhtes.
Riistvara:Klassi 8.8 tsingitud-konstruktsioonipoldid ja roostevabast terasest kinnitustihvtid, mis on vastupidavad nihkeväsimisele ja atmosfääri oksüdatsioonile.
Valgustuse ja valgustuse integreerimine
Integreeritud LED rakmed
Tehase -juhtmega kaubandusliku- LED-stringiga valgustid, millel on valatud IP65 pistikud, 0,5 mm² puhas vasktraadi südamik ja UV-stabiliseeritud akrüülpirni korgid.
Pinge konfiguratsioonid
Madal-pingega 24 V alalisvoolu operatsioonisüsteemid, mida toidavad ilmastikukindlad, lühise{2}}kaitstud trafod (IP67 reitinguga).
Värvitemperatuuri profiilid
Soe valge (2700K), külm valge (6000K), RGB dünaamiline värv-muutuvad DMX-juhitavad sõlmed ja kohandatud piksli{4}}kaardistatud pidulikud motiivid.
Paigaldusprotseduur
Vundamendi ettevalmistamine:Kruvige alusrõngas tasandatud betoonplaadi külge või asetage maapinna{0}}raami ballastraskused vastavalt koha tuulekoormuse arvutustele.
Vertikaalse astme etapp:Tõstke 1. astme alusosa sertifitseeritud kraana või kahveltõstuki abil, kinnitage vundamendi poldid ja sisestage 2. astme jaoks keskne vertikaalne mast.
Lehestiku juurutamine:Pöörake hingedega oksaosad alumisest astmest väljapoole, lukustades enne elektriliste hüppajakaablite kinnitamist iga rõnga horisontaalse tõkkeklambri külge.
Kohandamine ja projekteerimisvalikud
Kõrguse juurdekasv:Kohandatud vertikaalsed kõrgused vahemikus 4 meetrit kuni 20 meetrit saidi -spetsiifiliste konstruktsioonikoormuse arvutuste põhjal.
Värviskeemid:Kohandatud Pantone{0}}vastas PVC/PE nõela pigmentatsioonile, mis ületab traditsioonilist rohelist, sealhulgas mattvalge, šampanjakuld ja metallikhõbe.
Koormuse reitingu muudatused:Täiustatud konstruktsiooni masti seina paksus (+2.0 mm) ja suurem tugijalgade ulatus rannikualade rajatiste jaoks, mis on allutatud orkaanituulega-tuulepiirkondadele.
Elektriline integratsioon:Kohandatud DMX-signaali suunamiskanalid, mis on integreeritud otse keskmasti sünkroniseeritud muusikaliste valgusshowde jaoks.
Pakendamine ja logistika Logistika
Modulaarne kast:Terasest konstruktsiooniastmed asetsesid vertikaalselt rasketes -fumigatsiooni-vaba vineerikastides, mis on kinnitatud sisemise terasrihmaga, et vältida nihkumist.
Lehestiku kokkusurumine:Harumoodulid, mis on pakitud tugevdatud lainepapikarpidesse (BC-flööt, 5-kiht) niiskustõkkepolüetüleenist sisevooderdistega.
Konteinerite optimeerimine:40{2}}jalase High Cube (40HC) konteineri paigutused, mis on eelnevalt arvutatud, et mahutada täielikke 10-meetriseid puukooste, sealhulgas liiteraamid ja valgustusrakmed.
Korduma kippuvad küsimused
K: Milliseid tuulekiiruse reitinguid need struktuuripuud toetavad?
V: Standardsed tootmismudelid on konstrueeritud kuni 20 m/s püsiva tuule jaoks (Beauforti skaala 8). Kohaliku omavalitsuse loataotluste jaoks on saadaval sertifitseeritud tehniliste arvutuste aruanded.
K: Kui palju töötajaid on vaja 10-meetrise mudeli paigaldamiseks?
V: Tavalise 10-meetrise paigaldusmeeskonna jaoks on vaja ühte kraanaoperaatorit, ühte töökoha juhendajat ja kahte taglasetehnikut, kes viivad täieliku püstitamise lõpule nelja kuni kuue tunni jooksul.
K: Kas iga saadetisega on kaasas tuleaeglusti katsearuanded?
V: Jah. Igal tootmispartiil on sõltumatud laboratoorsed katsesertifikaadid, mis kinnitavad vastavust standarditele EN 71-2 ja NFPA 701.
K: Kas sisemist juhtmestikku saab iseseisvalt vahetada?
V: Jah. Valgustusnöörid kasutavad IP65-tihenditega modulaarseid pistik-ja-pistikuid, mis võimaldavad üksikuid haruahelaid lahti ühendada ja asendada ilma konstruktsiooniraami lahti võtmata.
K: Millist korrosioonikaitset rakendatakse rannikukeskkonnas?
V: Kõrge -soolasisaldusega merekeskkonna jaoks mõeldud komponendid saavad täiustatud duplekskattesüsteemi: kuum-kastsinkimine, millele järgneb mere-klassi epoksükrunt ja UV--pulberkindel pealisvärv.
